Cómo reparar un Manos Libres (Sony-Ericsson)

por Dexter
Cómo reparar un Manos Libres (Sony-Ericsson)

Uff. Hace bastante tiempo que no escribía. Un par de problemillas me mantuvieron alejado pero he vuelto.

Durante esos días que me mantuve ajeno a la página, mi música me acompañaba a todos lados pero hoy, camino a casa el audífono izquierdo comenzó a funcionar mal. Me puse a revisar y logré ver que no era un problema de los audifonos sino el conector de el manos libres de mi Sony-Ericsson.

Como por ahí dicen el que guarda por que piedras trae, no se le miran los dientes, siempre tiene y esa es mi suerte, justo tenía un conector extra en la casa, por lo que me decidí a arreglar mi manos libres.

Más manos libres info después del salto.

Cómo reparar un Manos Libres (Sony-Ericsson)

Implementos necesarios:

Para este Proyecto necesitaremos lo siguiente:

  • Dos manos libres Sony-Ericsson HPM-70
  • Cautín
  • Buen pulso (En caso contrario te invito a mejorar tu pulso aquí)
  • Herramientas varias (Desatornillador, pinza, etc. )

Antes que nada quiero dejar en claro que puede ser más fácil comprar un manos libres nuevo.

En mi caso me habían regalado uno, por lo que me decidí a arreglarlo yo mismo. De esta manera me ahorré $12.000 (CLP)

2 manos libres + Herramientas

Como pueden observar para abrir los conectores hice uso de una uñeta de guitarra. Un pedazo de plástico duro es óptimo para no dejar marcas al abrir carcazas plásticas.

También se puede ver que el conector derecho ya había tratado de arreglarlo alguna vez agregando un botón externo ya que el interno estaba dañado.

Acá podemos ver los dos conectores ya abiertos.

Debemos tomar los dos conectores y remover con mucho cuidado los cables que estan soldados en la cara inferior de la placa.

Al desoldarlos notarán que hay 5 cables distintos.

  1. negro              -> m+
  2. blanco             -> m-
  3. verde (pelado) -> Right
  4. azul (pelado)   -> Left
  5. cobre              -> Gnd (Tierra)

Aca observamos los cables una vez desoldados de la placa.

En esta fotografía se observa la cara inferior de la placa y los 5 “puntitos” de estaño junto con su nombre. Incluso si tuviesen la placa en sus manos observarían que estos nombres están impresos en la placa misma.

Ahora sólo nos falta volver a soldar los cables al nuevo conector, en el lugar que corresponde según lo indicado en la lista más arriba.

Voila!! Cables soldados en su nueva placa!!

Solo falta poner la carcaza y probar.

No se logra ver del todo bien pero al conectar el manos libres aparece el ícono de un par de audifonos en pantalla, con lo que nuestro Manos Libres es reconocido por el teléfono. Probamos el sonido y todo Ok.

Manos Libres Salvado!!!!

Como siempre, este tutorial ha sido desarrollado, probado y documentado por el equipo de Comolohago.cl, por lo que cuenta con nuestro Sello de Garantía.

Sello de GarantÍa CLH

Para cualquier consulta no duden en escribirnos. Estaremos felices de responderles y ayudarles en todo lo posible.

Además, en Como Lo Hago siempre estamos al servicio de nuestros lectores, por lo que si hay algo que quieran hacer y no saben como, pueden solicitarlo en esta página que hemos habilitado.

Por que recuerden, en Como Lo Hago, si se puede, te lo enseñamos.

Sin más que agregar, me despido y como siempre, ¡¡¡¡¡Felices proyectos!!!!!

Comparte este tutorial

El culpable de todo esto

Cuenta la leyenda, que si Albert Einstein hubiese sido mujer, se hubiese encontrado con Isaac Newton y hubiesen tenido un hijo, mientras por otro lado MacGyver se hubiese encontrado con la versión femenina de una fusión entre los Cazadores de Mitos, hubiesen tenido una hija, y por afán del destino esos 2 niños se hubiesen encontrado cuando adultos y hubiesen tenido un hijo, ese sería Dexter. Simple, ¿No?. Existen otras teorías respecto a su origen, pero en verdad no quisieramos mentirles… sería una rotería. Bautizado en los barrios populares como ‘El Jackie Chan de la Electrónica’, presenta las más diversas soluciones a los problemas diarios. Es un crack.

En los barrios marginales se le conoce como: Dexter

Comentarios en Facebook

78 Comentarios

  • welcome back

  • Welcome Back..

    Se extrañaba en Como Lo Hago el estilo Dexteriano de la electrónica.

    Muy buen tutorial, voy a tenerlo en cuenta gracias a mi afan de arruinar audifonos a diestra y siniestra.

  • Buenísimo el pequeño curso. aunque tengo otra inquietud, sufrí un pequeño percance y mis manos libres se desconectaron desde el conector que va a el celular y quede con todos los cablesitos en la mano y no se cual cable va en que conector…. Podría ayudarme a solucionar este problemita haber si puedo soldarlos nuevamente….

    Gracias….

  • @javier
    Desgraciadamente esos conectores tienen pines muy pequeños y difíciles de soldar. De todas maneras sí quieres puedo conseguir las configuraciones para hacer las conexiones correctas.
    Saludos

  • Esta muy bien todo ese procedimiento pero tengo una duda ..
    yo tengo unos manos libres casi nuevos sony ericsson de los que vienen juntos el microfono y los audifonos pero cuando los probe en mi celular al manos libres se le sumio una de sus mini barritas amarillas y no la puedo sacar con nada porke supongo que ese es el problema de que no sirvan nisiquiera los reconoce mi celular
    hay algun metodo para arreglar este problema o debería comprar otros nuevos ?
    saludos

  • @Jim
    No entiendo el término “sumio”. Supongo a que te refieres a que se rompió, daño uno de los conectores metálicos.
    En ese caso no hay forma de arreglarlo, debieses comprar uno nuevo.
    Saludos

  • hola

    yo tengo unos hpm-70

    pero ami por un error(bueno, no mio, mi mascota (perro) mordio la parte que conecta a los 2 audifonos y al pin macho al que se mete al microfono, la gomita esa que une los 3 cables

    aki el link de la imagen

    http://img156.imagevenue.com/img.php?image=71521_100784_00_122_672lo.jpg

    me podrian decir que cable va con cual para que sobrevivan

    porfa…los compre hace un dia y no quiero que mueran!!!!!!!

  • @carlos
    En realidad no te sabría decir exactamente como son los colores de los cables al interior de los audífonos ya que para saberlo tendría que cortar los mios, cosa que no haré.
    De todas maneras en general los audífonos Sony traen tres tipos de cables que los diferenciarás por sus colores.
    Hay un cable que es común para los dos audífonos de color cobre, mientras que hay un cable de color verde para uno de los lados y otro de un color rojizo más claro.
    Así que de esta manera para conectar un lado conectas V+ con el cable verde y V- con el de cobre.
    Para el otro lado conectas V+ con el rojizo y V- con el de cobre.
    Espero que esta información te sirva.
    Saludos!!

  • hm……………

    los audifonos tienen 2 cables: uno verde y uno rojo.

    y el pin o piquito macho o como se diga tiene 3: uno color cobre, verde y rojo

    cual iria con cual?

  • bueno quizas no especifique que tipo de audifonos son, lo que si se es que son hpm-70( decia en la caja pD: si son originales, creo)

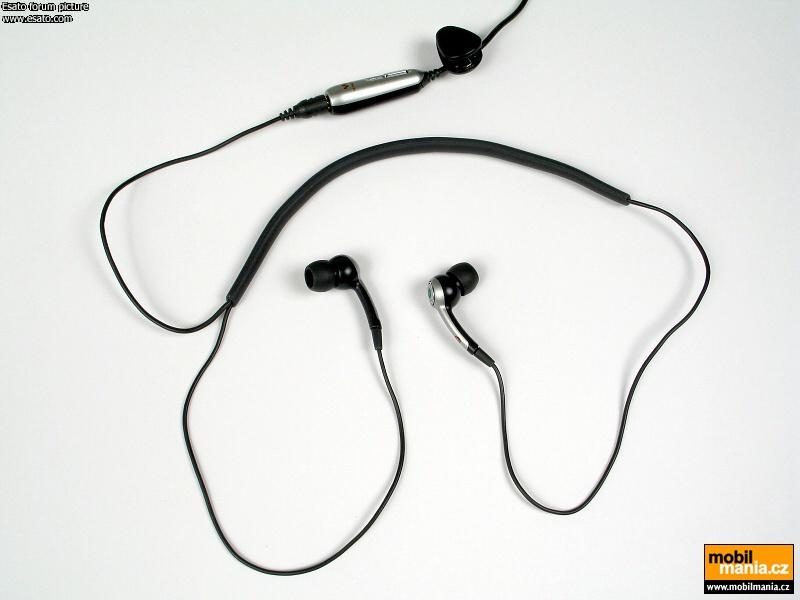

    asi eran los mios

    link: http://www.esato.com/board/ui/K8eQ6xZS48JMsd1abqmb.jpg

    eran porque se safo un cable y solo se escuchaba un audifono( el de el lado izquierdo de la imagen ese cable se safo), si servia el microfono

    pero no logro hacer que funcionen los audifonos
