Cómo hacer un “Pulso Firme”

por Dexter

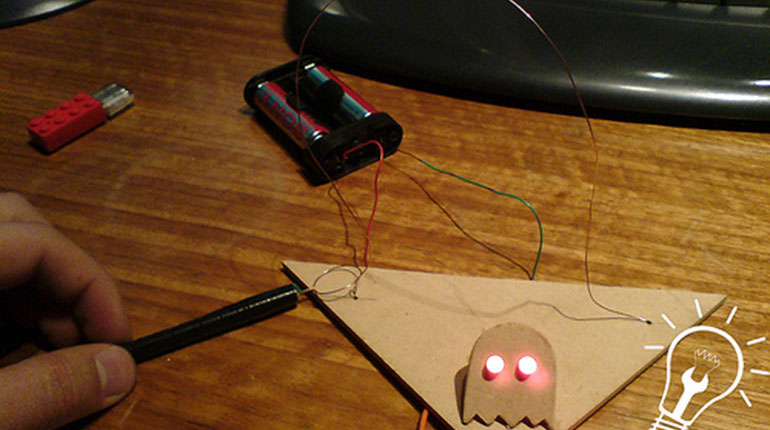

Cómo hacer un “Pulso Firme”

¡¡Hola a todos!!

En el proyecto del día de hoy les traigo un sencillo juguete para que se entretengan en familia.

Además de ser entretenido, les servira para ver que tan buen pulso tienen.

Incluso lo podemos usar para practicar aquellas pruebas a la hora de renovar la licencia de conducir. :P

Como se hace y videos demostrativos después del salto.

Como crear tu “Pulso firme”

Implementos necesarios:

Para este Proyecto necesitaremos lo siguiente:

  • 2 diodos Led (Color a gusto)
  • Un trozo de madera de 15×15 cm.
  • Cables
  • Una varilla (de madera u otro material)
  • 2 Pilas AA
  • Herramientas varias (Alicates, Tip-Top, Taladro, etc.)

Procedimiento

En primer lugar tomamos el trozo de madera y lo cortamos por la diagonal para tener dos triangulos.

En uno de los triangulos hacemos una figura que nos agrade. A mi particularmente se me ocurrió dibujar un fantasma recordando el juego Pacman.

Tomamos un taladro y con mucho cuidado hacemos dos orificios del tamaño de los diodos Led.

También aprovechamos de cortar la silueta de la figura.

Como pueden observar lo corte de manera dispareja pero con una lija repaso la figura para darle la forma deseada.

Una vez listo eso ponemos los diodos Led y vemos como quedaría nuestra figura.

Como detrás de nuestra figura tenemos dos Leds, lo que haremos es juntar de cada Led, sus patas mas cortas y sus patas mas largas, respectivamente.

En la siguiente foto se observa la pequeña diferencia en el largo de las patas del diodo Led. Incluso si tocan el diodo en el costado de la pata más corta, notarán que tiene una parte lisa.

Ahora nos toca hacer la varita que nos servirá para probar nuestro pulso.

Para ello tomamos un cable, pelamos un extremo y hacemos una argolla, tal como se muestra en la siguiente foto.

Luego adherimos el cable a una varilla y para fijarlo a ella, hice uso de huincha aisladora, pero puede ser cualquier tipo de cinta adhesiva que le dé firmeza.

Tomamos uno de los triangulos de madera y lo usaremos de base para montar nuestro proyecto.

A cada costado hacemos dos orificios y tomamos un cable semi rígido y bastante largo y lo pasamos por los orificios. Como pueden observar al cable le he dado una forma aleatoria pero Ojo!!! El cable grande pasa por entremedio de la argolla de la varilla.

Por último viene el cableado.

En primer lugar hago reseña a como conectar dos baterias en serie.

Para ello tomamos una bateria y ponemos su terminal positivo pegado al terminal negativo de la otra batería. Podemos unirlas con cinta adhesiva para que no se muevan.

Del terminal negativo de las dos baterías puestas en serie conectamos un cable que se unirá al cable largo que esta completamente pelado.

Ahora debemos ver como será la conección de tanto el cable que viene del terminal positivo de nuestras baterías, como del cable que viene de la varilla con la argolla.

Haciendo puente entre la argolla de la varilla y el cable completamente pelado, probamos en que terminal de los diodos (que previamente juntamos) debemos conectar los cables para que los diodos Led se encienda.

Una vez hecho eso, le damos las últimas terminaciones y listo, a probar y disfrutar!!

Hasta la proxima y Buen Pulso!

Les dejo un video:

Para cualquier consulta no duden en escribirnos. Estaremos felices de responderles y ayudarles en todo lo posible.

Bueno sin mas que agregar, me despido y como siempre, ¡¡¡Felices proyectos!!!

Comparte este tutorial

El culpable de todo esto

Cuenta la leyenda, que si Albert Einstein hubiese sido mujer, se hubiese encontrado con Isaac Newton y hubiesen tenido un hijo, mientras por otro lado MacGyver se hubiese encontrado con la versión femenina de una fusión entre los Cazadores de Mitos, hubiesen tenido una hija, y por afán del destino esos 2 niños se hubiesen encontrado cuando adultos y hubiesen tenido un hijo, ese sería Dexter. Simple, ¿No?. Existen otras teorías respecto a su origen, pero en verdad no quisieramos mentirles… sería una rotería. Bautizado en los barrios populares como ‘El Jackie Chan de la Electrónica’, presenta las más diversas soluciones a los problemas diarios. Es un crack.

En los barrios marginales se le conoce como: Dexter

Comentarios en Facebook

67 Comentarios

  • hola, excelente turorial, pero tengo una duda, ¿se puede colocar un parlante y que suene, aparte de los leds? chao saludos gracias de antemano.

  • @erwin
    De antemano gracias por visitar la pagina.
    Claro que se puede, pero la complicación de poner un parlante es que las ondas de sonido dependen de una frecuencia por lo que para que el parlante emitiera un sonido se necesitaría crear un circuito que cree una frecuencia al hacer contacto.
    Saludos.

  • ola de partida encuentro muy enredado esto necesito haceralgo parecido para el colegio acerca del pulso firme y las conecciones de electricidad estan muy enrredadas y no me funciona… ¿tienen algun video o algo que explique mejor acerca de las conecciones? favor responder urgente gracias

  • @luis
    Tanto así como tener un video, no lo tengo pero si me das tu correo electrónico mañana mismo te envio un dibujo explicativo para que entiendas de mejor manera las conexiones que se deben hacer.
    Saludos!!!!

  • Hola, muy bueno el tutorial, pero no me quedo muy claro las conecciones necesarias para el pulso firme me las podrian detallar? porfavor!!!
    gracias

  • @Joaquín
    Hola.
    Unes las dos patas cortas y las dos patas largas de los LEDS. De las patas cortas va un cable que se conecta al (-) de la batería.
    De las patas largas de los LEDS conectas el cable de la argolla que está unida a la varilla.
    Ahora haces pasar un cable por dentro de la argolla. Este es el cable grande que hace de “camino”. Este cable grande lo conectas al terminal (+) de la batería.

    Espero que te haya quedado más claro.
    Cualquier duda, aquí estamos.
    Saludos!!!

  • esta exelente, pero no se puede agregar un contador? para saber cuantas veces tocamos el alambre

  • @Leizar
    Agregar un contador complica bastante el circuito ya que los contadores funcionan, o en otras palabras cuentan cuando les llega un pulso de periodo muy bien definido. Cuando uno toca el alambre tal pulso siempre es variable por lo que si quisieramos agregar un contador este funcionaría de manera erronea contando irregularmente.
    Saludos!!

  • Para que el puslo sea definido y evitar posibles errores podrias usar un trigger smith , lo austas para un pequeño periodo y listo, tu señal podra ser tratada en tu contador.. saludos y hasta pronto

  • @Jhasmani
    Es una muy buena idea la que planteas!!!
    Veremos de hacer algo.
    Saludos!!!
