Cómo crear una chapa electrónica con clave

por Dexter
Cómo crear una chapa electrónica con clave

Ayer me quedé hasta bastante tarde buscando algo de inspiración para el tutorial del día de hoy y como casi siempre me sucede, termino haciendo algo completamente distinto a lo que tenía predispuesto.

Hoy la verdad es que tomé un par de ideas y las materialicé todas en el tutorial que les traigo a continuación.

Les enseñaré a hacer de manera simple y con materiales que pueden encontrar en casa, un tipo de Chapa electrónica.

Con ella podrán crear su propia clave para accionar un circuito o lo que ustedes deseen.

Los dejo con los pasos después del salto.

Detalles del tutorial

  • Tiempo aproximado de implementación: 1 horas.
  • Dificultad: Media.

toolsImplementos necesarios:

  • Trozo de madera (Utilicé un trozo de 18×6 cm.)
  • Plantilla con tres círculos con números (Está más abajo)
  • Clavos + Martillo
  • Cable
  • Papel metálico (o Foil metálico)
  • Una bombilla
  • Una pila
  • Un led
  • Pegamento
  • Opcional: Protoboard

Comenzaremos por tomar esta plantilla, impirmirla y recortarla de manera que la centremos en el trozo de madera.

Una vez recortada la plantilla con los números, procedemos a pegarla en el trozo de madera. Para ello utilicé una barra adhesiva común y corriente.

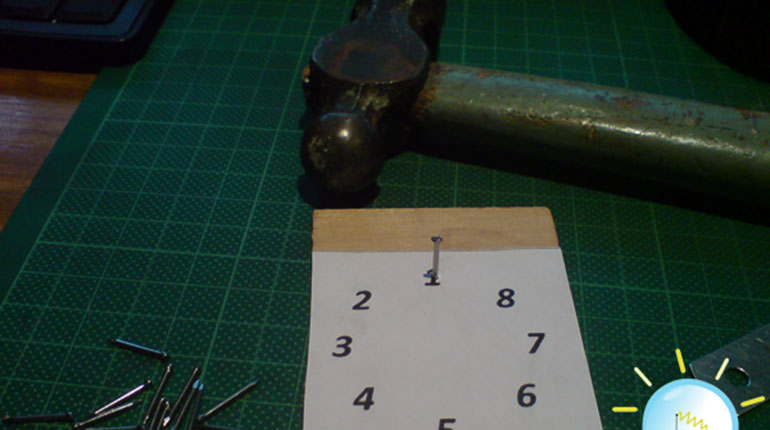

Vamos por nuestros clavos y el martillo.

La idea es poner clavos pequeños encima de los números y un clavo más largo en el centro.

Acá vemos el resultado después de poner todos los clavos.

Ahora tomaremos una bombilla y cortaremos trozos algo más largos que el clavo central el cual es el más largo. Esto nos servirá como perilla.

Debemos cortar tres, ya que son tres claves las que vamos a utilizar.

Cortamos otro trozo más largo aun que los otros tres y lo abrimos para cortar lonjas de bombilla como se observa en la fotografía.

Forramos las lonjas en Foil metálico y las pegamos en los trozos antes cortados de bombilla en uno de sus extremos.

Repetimos el paso para las dos perillas restantes.

A continuación tomaremos un cable delgado de cobre, lo pelaremos y de el cortaremos tres tiras de unos 3,5 a 4 cm. Por uno de los extremos lo tomaremos y lo enrollaremos un poco alrededor de un clavo algo más grueso que el clavo del medio de nuestro trozo de madera.

Y como una imagen vale más que mil palabras, la idea es generar esto. La idea es que donde el cobre está enrollado, por dentro irá el clavo y el gancho hará contacto con el foil metálico de la perilla de manera de generar conductividad eléctrica entre ambos.

Acá se ve la idea de lo que se desea lograr. El enrollado se monta en el clavo mientras el gancho afirma el brazo con el foil metálico de nuestra perilla.

Otra imagen para que se note la idea.

Y acá tenemos la plantilla en el trozo de madera junto con las perillas.

Ahora debemos completar el circuito y poner la clave. En el círculo del medio hemos elegido el número 7 y en el último círculo hemos elegido el número 2.

Debido a esto lo que hemos hecho es tomar un trozo de cable y unir ambos clavos que dan justo en estos números.

Y en el primer círculo hemos elegido el número 2 también. Esta vez hemos conectado un cable desde el clavo de la perilla del círculo del medio hasta el clavo que da en el número 2 del primer círculo.

Ahora un cable va desde el clavo de la perilla del primer círculo hacia el circuito. Este cable corresponde al cable en el costado izquierdo de la imagen que va hacia el protoboard y se conecta al terminal  positivo de la batería.

El otro cable se conecta en el clavo de la perilla del tercer círculo hacia el circuito. Este cable corresponde al cable en el costado derecho de la imagen que va hacia el protoboard y se conecta en el ánodo del led.

El cátodo del led se conecta al terminal negativo de la batería. Si tienen problemas con el cátodo o ánodo de un led o no están seguros de como se conecta, vean esto.

Bien si observan las perillas están dispuestas en los números 1, 5 y 2, clave incorrecta por lo que el circuito no enciende.

Ahora que hemos puesto la clave correcta 2, 7, 2, el circuito si funciona por lo que el led enciende.

Si utilizan su imaginación pueden utilizar este principio para conectar otro dispositivo como un motor o un rele y abrir un puerta o algo por el estilo.

Bueno con esto me despido, espero que les haya gustado.

Y como siempre, este tutorial ha sido

¡¡¡¡¡Felices proyectos!!!!!

Para cualquier consulta no duden en escribirnos.

Estaremos felices de responderles y ayudarles en todo lo posible.

Cómo Lo Hago, si se puede, te lo enseñamos.

Comparte este tutorial
