Cómo hacer un regulador de Voltaje

por Dexter
Cómo hacer un regulador de Voltaje

Hola queridos amigos de Como lo hago.

Continuando con una serie de tutoriales electrónicos hoy les traigo un circuito bastante simple para regular el voltaje.

Más información después del salto.

Uno de las mayores gracias de este circuito es que puede regular desde los 1,2v hasta los 40v siendo de gran utilidad.

Implementos necesarios:

Para este Proyecto necesitaremos lo siguiente:

  • Una placa multipropósito de electrónica
  • Resistencia de 240 Ω
  • Potenciómetro de 1kΩ
  • Condensador de 0.1μF
  • Condensador de 1μF
  • Transistor LM317
  • Cables
  • Cautín y estaño para soldar
  • Herramientas varias (Desatornillador, pinza, alicates, etc. )

Materiales listos, manos a la obra.

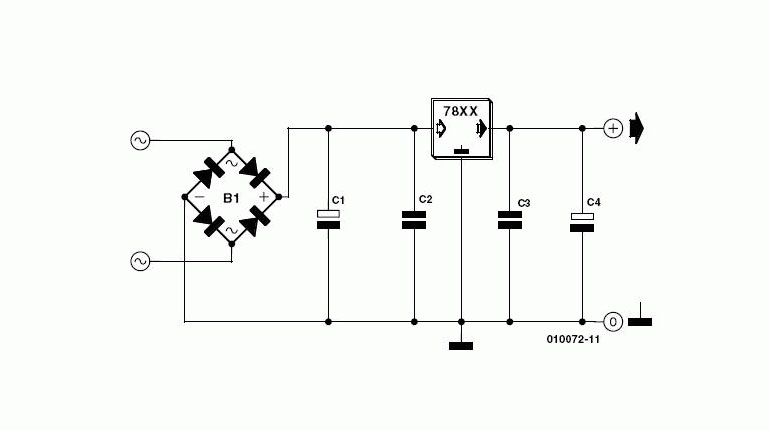

El circuito es bastante simple como pueden observar en el esquemático.

En el esquemático se observa un Vin, Vout y Adjust. Ellos se refieren a los pines de conexión del transistor el cual les muestro a continuación.

Acá un zoom a la placa multipropósito. Ojo con la dispósición de las lineas de cobre.

En la fotografía siguiente se puede ver como he dispuesto el transistor fijandose en las lineas de cobre de la placa de manera de no hacer cortocircuito.

Una vez implementado todos los componentes queda algo como esto.

Como se observa he puesto dos cables verdes representando la tierra, mientras que el cable rojo es Vin y el azul es Vout.

Para hacerse una idea conecté a la entrada una batería de 9Volts.

La gracia de este circuito es que al mover el tornillo del potenciómetro uno regula el voltaje de salida.

Para que observen dejo una serie de fotografías de la regulación medida por un tester.

Tester apagado

Tester encendido

Con el circuito regulado un par de vueltas

Como siempre, este tutorial ha sido desarrollado, probado y documentado por el equipo de CLH, por lo que cuenta con nuestro Sello de Garantía.

Sello de GarantÍa CLH

Para cualquier consulta no duden en escribirnos. Estaremos felices de responderles y ayudarles en todo lo posible.

Además, en Cómo Lo Hago siempre estamos al servicio de nuestros lectores, por lo que si hay algo que quieran hacer y no saben como, pueden solicitarlo en esta página que hemos habilitado.

Por que recuerden, en Cómo Lo Hago, si se puede, te lo enseñamos.

Sin más que agregar, me despido y como siempre, ¡¡¡¡¡Felices proyectos!!!!!
