Cómo hacer un diagrama de flujo

por Hina Palitah
Cómo hacer un diagrama de flujo

Hoy vamos a ver como realizar un diagrama de flujo, viéndolo desde un nivel introductorio, con algunos elementos básicos que son utilizados de forma transversal en la generación de estos esquemas.

Un diagrama de flujo es muy útil a la hora de ordenar todo tipo de procesos, realizar algoritmos y/o simplemente para tener claridad sobre como una tarea o proceso debiese ejecutarse de principio a fin.

Si alguna vez quisiste aprender cómo hacer un diagrama de flujo desde cero, solo sigue leyendo 😀

Para ver Cómo Lo Hago, vamos después del salto.

¿Qué necesitamos?

  • Papel y lápiz

¿Cómo Lo Hago?

Nota: Primero que todo, tenemos que aclarar que, a pesar de que existe un estándar de lenguaje universal, la simbología de los diagramas de flujo puede variar, de país a país, empresa a empresa o incluso de persona a persona, lo importante es conocer el significado de cada uno.

Para este caso vamos a utilizar lo siguiente:

  • conector-1  : Inicio o Término del diagrama.
  • conector-4   : Condición (Bifurcación)
  • conector-2  : Proceso
  • conector-3 : Ingreso y Salida de datos
  •   conector-5   : Conector

Vamos a tomar un problema que deseamos pasar a diagrama de flujo, por ej:

Calcular los promedios de un numero X de alumnos, cada uno con 3 notas, se debe mostrar por pantalla si esta aprobado o reprobado (usaremos la escala que se usa en Chile, del 1 al 7,  de un 4 para arriba esta aprobado):

1.- Vemos que procesos se deben realizar:

  1. Declarar (“nombrar”) variables a utilizar: Nota1, Nota2, Nota3, Suma, Promedio.
  2. Ingresar notas.
  3. Sumar las notas.
  4. El resultado de la suma, dividirlo por 3.
  5. Ver si este nuevo resultado es mayor o igual a 4.
  6. Si es mayor, mostrar aprobado, de lo contrario mostrar reprobado.
  7. Preguntar si se quieren ingresar las notas de otro alumno.
  8. Si la respuesta es si, volver al paso 2 (no es necesario volver al 1, ya que las variables están declaradas).

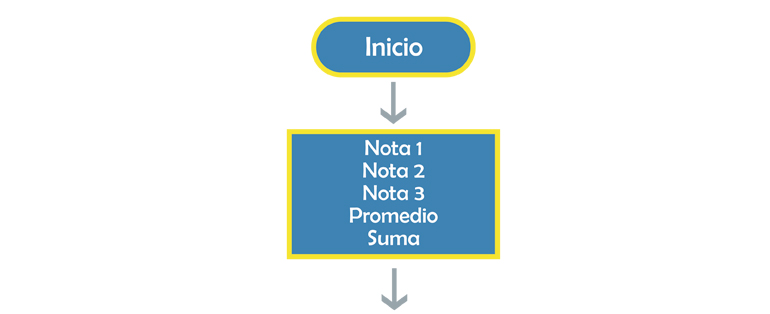

2.- Entonces, primero que todo, iniciamos el diagrama y declaramos variables:

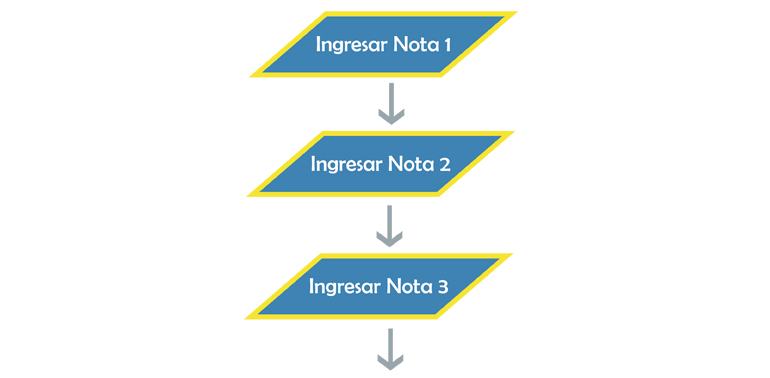

flujo-1-final3.- Ahora ingresamos las notas:

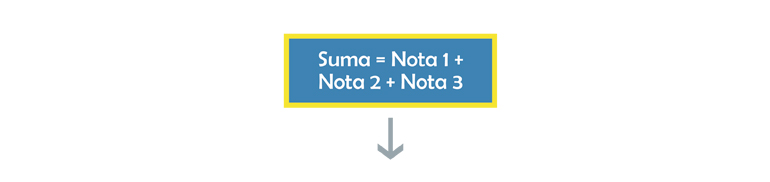

flujo-2-final4.- Realizamos el proceso de sumar las 3 notas:

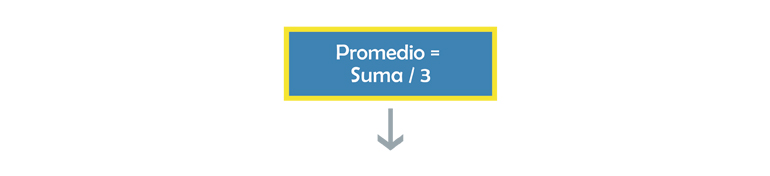

flujo-3-final5.- Dividimos la suma en 3 (Cantidad de notas, en este caso es un numero fijo):

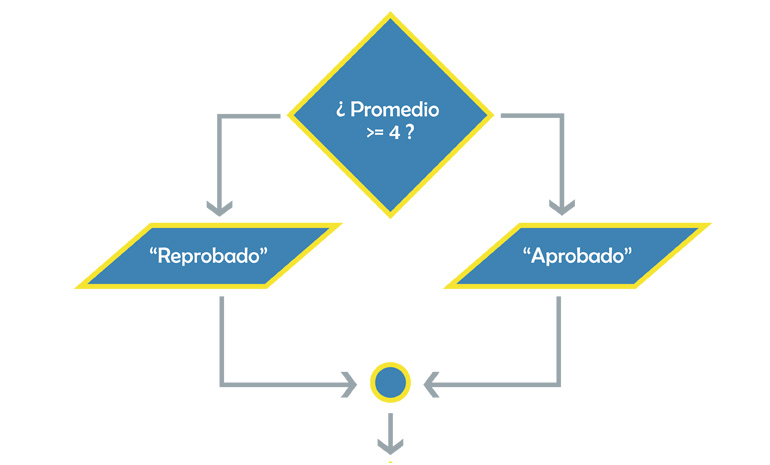

flujo-4-final6.- Vemos si es igual o mayor a 4:

flujo-5-final

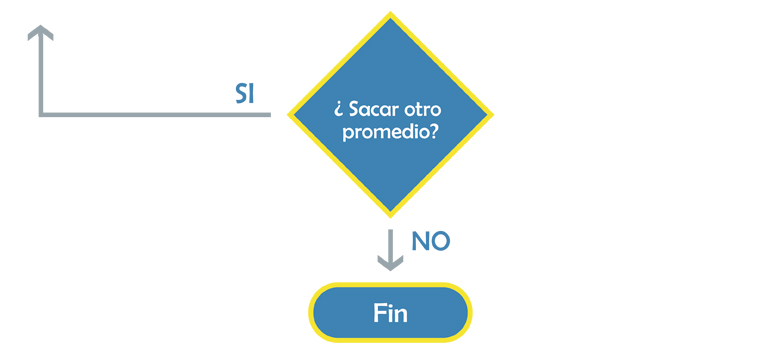

7.- Preguntamos si quieren calcular otro promedio:

flujo-6-final

Y el Diagrama, en una vista completa se vería así:

flujo-completo-finalY con esto ya tenemos nuestro diagrama de flujo. Si bien es un ejemplo de un proceso sencillo, utilizando los mismos elementos es posible realizar diagramas de mayor complejidad, ya que las operaciones por lo general son siempre las mismas: Ingreso de datos, Operaciones, Preguntas sobre condiciones, Resultados y conclusiones.

¡Así que a intentarlo!

Les recordamos que como siempre este tutorial ha sido desarrollado y documentado por el equipo de CLH, por lo que cuenta con nuestro infalible Sello de Garantía.

Cualquier consulta o comentario que puedan tener, no duden en dejarlos en el área habilitada a continuación.

¡Hasta la próxima!
